Piezômetro de Corda Vibrante 1545 com Filtro Anular

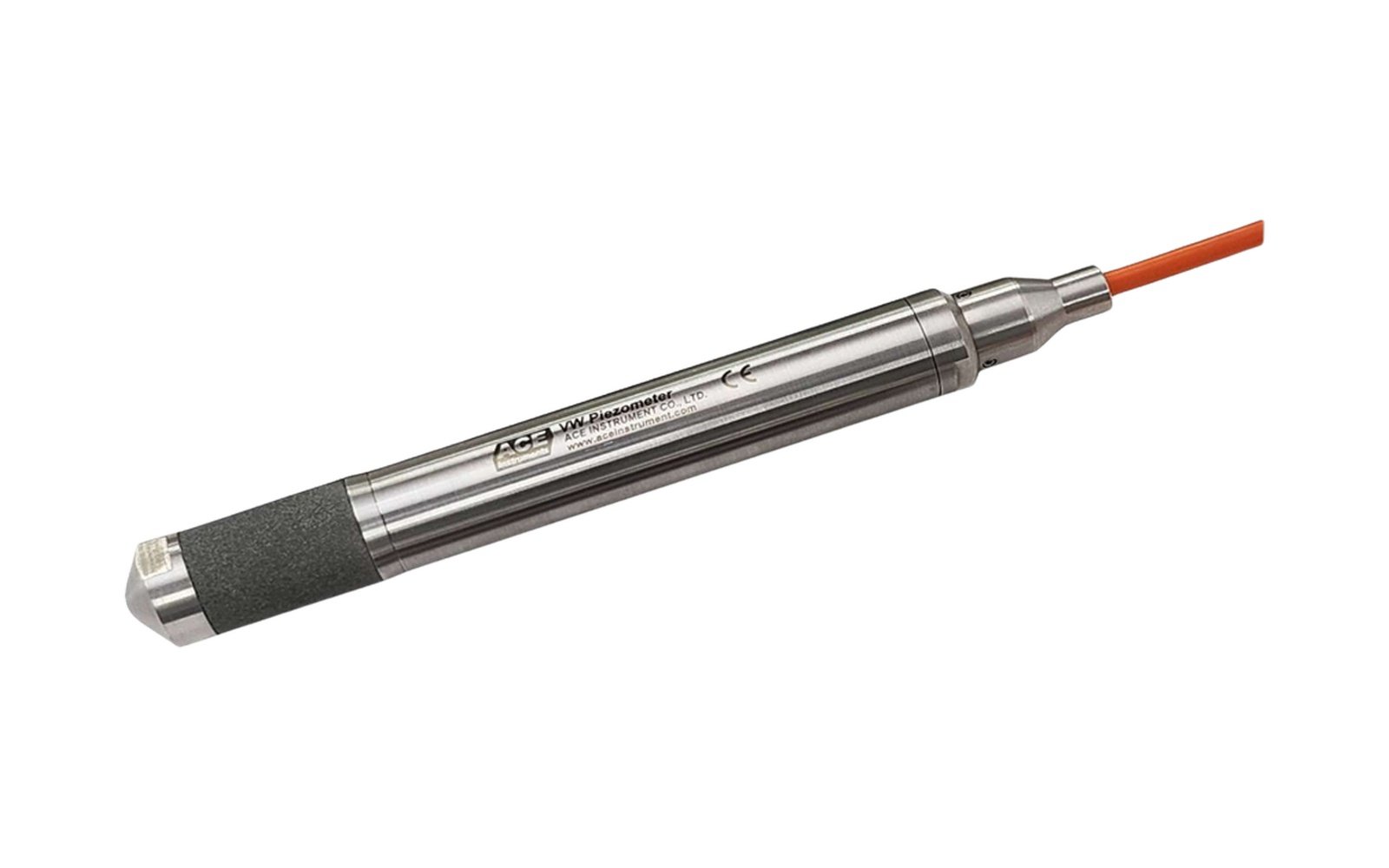

O Piezômetro de Corda Vibrante 1545 é um sensor VW com filtro metálico anular de grande superfície, desenvolvido para medições de poropressão e nível em meios onde o contato hidráulico precisa ser favorecido.

O grande diferencial do modelo 1545 é o filtro anular. A superfície filtrante ampliada melhora o contato com sedimentos, areias e camadas minerais, tornando o instrumento adequado para aplicações em que a resposta hidráulica depende de uma interface mais ampla entre o sensor e o material drenante.

Visão geral do instrumento

Como nos demais piezômetros de corda vibrante, a pressão aplicada ao diafragma altera a tensão de um fio interno. Após a excitação, a frequência de ressonância é transmitida pelo cabo e convertida em pressão pelo leitor, registrador ou datalogger compatível.

Na prática, o 1545 é escolhido quando o ponto de medição exige mais superfície filtrante do que um piezômetro padrão. Isso pode ocorrer em sedimentos, areia, camadas minerais, áreas de monitoramento de nível e condições em que o contato hidráulico com o meio é parte crítica do desempenho da instalação.

Aplicações típicas

• Medição de poropressão em areias, sedimentos e camadas minerais.
• Monitoramento de nível em pontos com necessidade de ampla superfície filtrante.
• Instrumentação de barragens, aterros, depósitos, taludes e estruturas hidráulicas.
• Campanhas em que a resposta hidráulica depende do contato uniforme entre filtro e material drenante.
• Projetos com leitura manual, datalogger VW ou telemetria compatível.

Especificações técnicas principais

Leitura, automação e compatibilidade

O 1545 pode ser usado com leitura manual ou automação. O datasheet cita compatibilidade com ACE-800, ACE-1000, ACE-1100 series, ADL-16V, ADL-200A e telemetria Loadsensing.

Como especificar para a obra

• Definir faixa de pressão, aplicação e profundidade de instalação.
• Informar o tipo de meio: areia, sedimento, camada mineral, aterro ou outro material drenante.
• Confirmar se a aplicação exige ampla superfície filtrante.
• Definir comprimento e proteção do cabo até a leitora, caixa terminal ou datalogger.
• Informar se haverá leitura manual, automação local ou telemetria.
• Para água do mar, confirmar material do corpo ou avaliar alternativa específica indicada pelo fabricante.

Cuidados de instalação

• Saturar toda a superfície do filtro antes da instalação.
• Executar envolvimento uniforme, sem vazios ao redor do filtro.
• Evitar obstrução por material fino inadequado.
• Confirmar compatibilidade química e mecânica do material do sensor com o ambiente de instalação.

Fonte técnica: datasheet GND-PIEZO-1545 REV00, com base em documentação ACE Instruments. Especificações finais devem ser confirmadas conforme faixa, ambiente, material do filtro e configuração solicitada no pedido.
