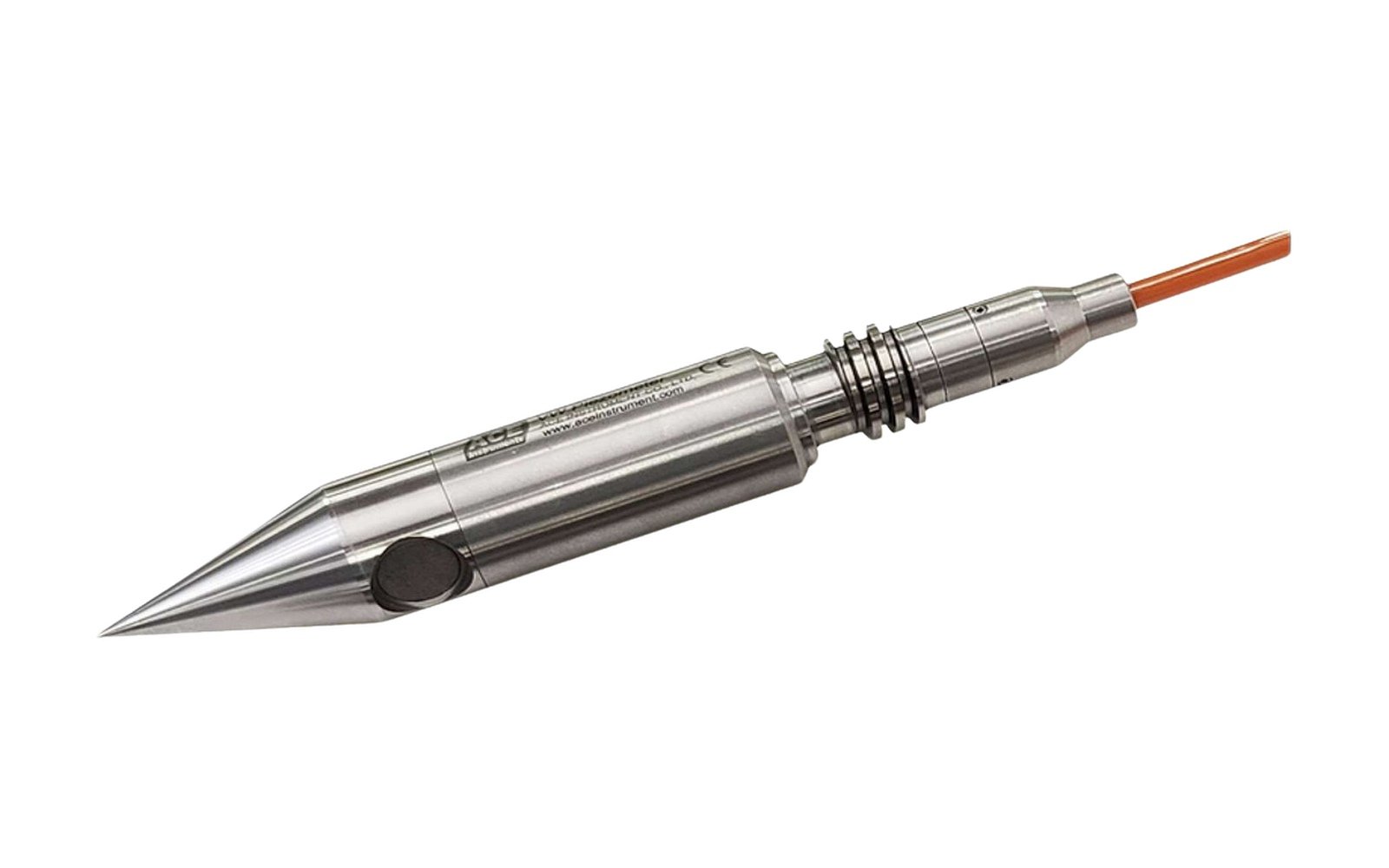

Piezômetro de Corda Vibrante 1520 para Cravamento

Piezômetro de corda vibrante reforçado para instalação por cravamento controlado em solos finos consolidados.

O modelo 1520 para Cravamento foi desenvolvido para situações em que a instalação direta com ponteira cônica é mais adequada do que a execução de uma zona filtrante convencional. A conexão para haste EW permite inserir, posicionar e recuperar o conjunto, tornando o instrumento útil em investigações temporárias, controle de escavações e campanhas em que a reutilização do sensor é desejável.

Onde este instrumento se aplica

• Medição de poropressão em camadas finas consolidadas, solos coesivos e pontos onde o cravamento controlado é tecnicamente viável.
• Controle de escavações, rebaixamento, estabilidade de taludes, aterros, fundações e investigações geotécnicas temporárias.
• Ensaios em que o sensor precisa ser recuperado após a campanha, reduzindo perda de instrumento em campo.
• Obras que precisam combinar leitura manual, datalogger VW ou telemetria para acompanhamento remoto.

Especificações técnicas principais

Como especificar para a obra

• Confirmar se o solo permite cravamento controlado; o modelo não é recomendado para cascalho ou rocha sem avaliação específica.
• Definir profundidade de instalação, faixa de pressão, método de cravação, haste/adaptador EW e estratégia de recuperação.
• Informar comprimento e proteção do cabo, tipo de leitura, necessidade de caixa terminal e frequência de monitoramento.
• Evitar aplicação de torque ou tração pelo cabo; a retirada deve ocorrer pelo conjunto mecânico.

Cuidados de instalação e leitura

O desempenho em campo depende da saturação do filtro, da compensação térmica, da referência atmosférica e do controle da profundidade e verticalidade durante a cravação. Para obras com automação, o 1520 pode ser integrado a dataloggers VW e sistemas de telemetria, desde que o cabo e a proteção sejam definidos conforme as condições de campo.
