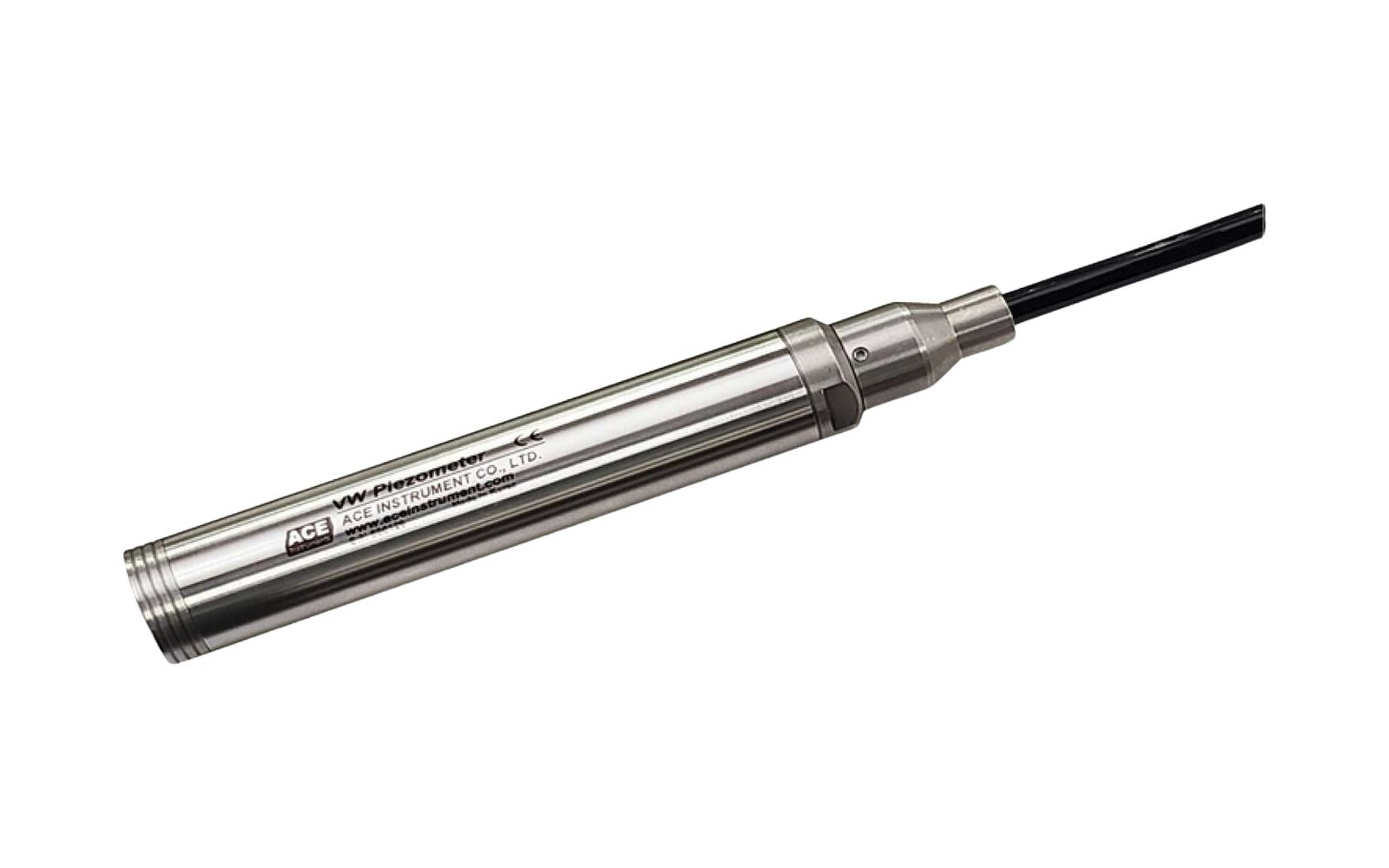

Piezômetro de Corda Vibrante 1540 Heavy Duty

O Piezômetro de Corda Vibrante 1540 é a versão heavy duty da família VW, indicada para monitoramento de poropressão em ambientes severos e campanhas semipermanentes.

O diferencial do modelo 1540 está na construção mais robusta e no cabo reforçado com aramida, projetado para oferecer maior resistência mecânica durante instalação, operação e passagem por trechos com risco de dano ao cabo. É uma escolha adequada quando a proteção mecânica é mais crítica que a mudança de faixa de pressão ou do princípio de medição.

Visão geral do instrumento

O sensor utiliza corda vibrante: a pressão aplicada ao diafragma altera a tensão de um fio interno e a frequência de ressonância é convertida em pressão pelo leitor, registrador ou datalogger. Essa tecnologia é reconhecida pela estabilidade em leituras de longo prazo, boa repetibilidade e compatibilidade com automação.

Em campo, o 1540 é usado em barragens, aterros, travessias sujeitas a cisalhamento, taludes, estruturas hidráulicas e instalações onde o cabo pode sofrer esforços ou agressões mecânicas. O reforço de aramida ajuda a reduzir o risco de dano durante campanhas mais exigentes, mas não substitui proteção por conduíte quando o projeto exigir.

Aplicações típicas

• Monitoramento de poropressão em barragens, diques, aterros e maciços geotécnicos.
• Campanhas semipermanentes em obras com maior exposição mecânica.
• Travessias, transições e trechos sujeitos a cisalhamento ou esmagamento de cabos.
• Instalações em campo onde a integridade do cabo é um ponto crítico de projeto.
• Leitura manual, automática ou por telemetria em sistemas VW compatíveis.

Especificações técnicas principais

Leitura, automação e compatibilidade

O 1540 pode ser lido por equipamentos VW manuais ou integrado a sistemas automáticos. O datasheet cita compatibilidade com ACE-800, ACE-1000, ACE-1100 series, ADL-16V, ADL-200A e telemetria Loadsensing.

Como especificar para a obra

• Definir faixa de pressão e aplicação prevista.
• Informar profundidade, comprimento do cabo e caminho de instalação.
• Avaliar risco de esmagamento, cisalhamento, tração ou dano mecânico ao cabo.
• Confirmar necessidade de cabo com capa de polietileno, caixa terminal 7012/7024 ou tampa protetora PC-40.
• Indicar se a leitura será manual, por datalogger ou integrada a telemetria.
• Informar se existe pressão negativa, filtro especial ou condição específica de calibração.

Cuidados de instalação

• Respeitar o raio mínimo de curvatura do cabo.
• Criar alívio de tração na transição entre sensor e cabo.
• Proteger contra esmagamento e cisalhamento nos trechos críticos.
• Usar conduíte ou proteção complementar quando a condição de campo exigir.

Fonte técnica: datasheet GND-PIEZO-1540 REV00, com base em documentação ACE Instruments. Especificações finais devem ser confirmadas conforme faixa, filtro, cabo e configuração solicitada no pedido.
