Piezômetro de Corda Vibrante 1560 Ventilado

O Piezômetro de Corda Vibrante 1560 é um sensor VW ventilado, com tubo de respiro integrado ao cabo para compensação atmosférica automática em medições de pressão manométrica ou nível.

O modelo 1560 é indicado quando a precisão da leitura depende da referência barométrica contínua. O respiro conduz a pressão atmosférica até o sensor, permitindo que o diafragma meça a diferença entre a pressão da água e a pressão atmosférica local. Na prática, isso é importante em medições de nível, baixa coluna d’água, reservatórios e pontos onde a variação barométrica poderia interferir na interpretação dos dados.

Visão geral do instrumento

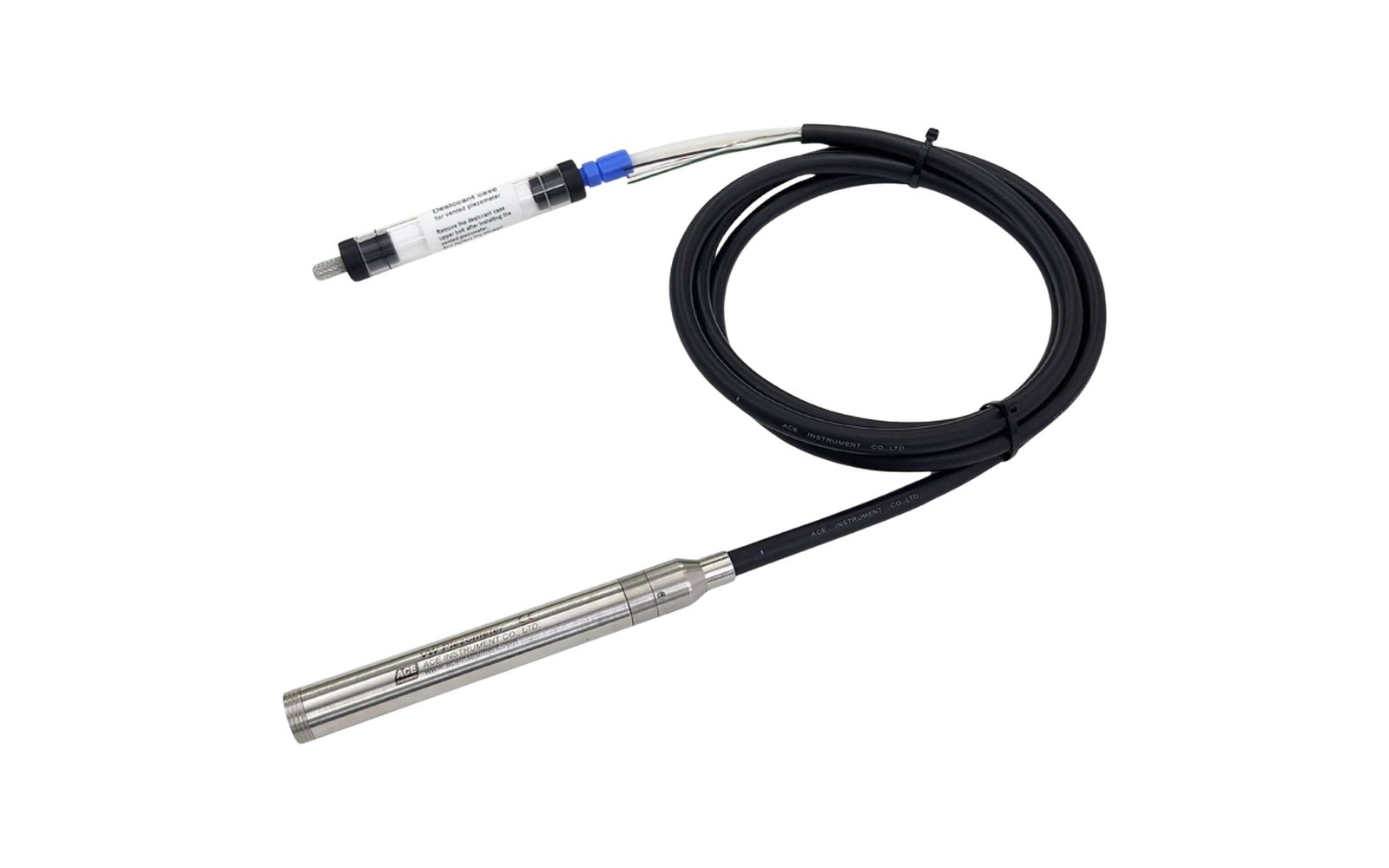

O princípio de medição é por corda vibrante ventilada. A frequência gerada pelo sensor representa a pressão manométrica ou o nível, enquanto o sistema de ventilação ajuda a compensar automaticamente as alterações da pressão atmosférica. O conjunto inclui cabo ventilado, mangueira de respiro, trecho não ventilado e câmara de sílica gel para proteção contra umidade no respiro.

Esse modelo é útil em barragens, usinas hidrelétricas, reservatórios, corpos confinados, leitos e plantas de filtração, vertedores e monitoramento de vazamentos. A escolha do 1560 faz sentido quando o projeto exige referência atmosférica direta e manutenção controlada do sistema de respiro.

Aplicações típicas

• Monitoramento de nível e pressão manométrica em barragens e usinas hidrelétricas.
• Reservatórios, corpos confinados e estruturas hidráulicas.
• Leitos e plantas de filtração.
• Vertedores e monitoramento de vazamentos.
• Aplicações em que baixa coluna ou variação barométrica afeta a precisão da leitura.

Especificações técnicas principais

Leitura, automação e compatibilidade

O 1560 pode ser lido por equipamentos VW manuais ou integrado a sistemas automáticos. O datasheet cita compatibilidade com ACE-800, ACE-1000, ACE-1100 series, ADL-16V, ADL-200A e telemetria Loadsensing.

Como especificar para a obra

• Informar aplicação, faixa de medição e nível ou pressão esperada.
• Definir comprimento do cabo ventilado e posição da câmara dessecante.
• Informar o trecho até o leitor, caixa terminal ou datalogger.
• Confirmar se a câmara de sílica gel ficará em local seco, acessível e protegido.
• Indicar se a leitura será manual, por datalogger local ou por telemetria.

Cuidados de instalação e manutenção

• Manter o respiro contínuo, sem dobras, esmagamentos ou obstruções.
• Impedir entrada de água no tubo de ventilação.
• Instalar a câmara dessecante em local seco e acessível.
• Inspecionar a sílica gel em ciclos de 3 a 6 meses, conforme recomendação do fabricante.
• Considerar que respiro obstruído elimina a compensação atmosférica.

Fonte técnica: datasheet GND-PIEZO-1560 REV00, com base em documentação ACE Instruments. Especificações finais devem ser confirmadas conforme faixa, comprimento do cabo ventilado, posição da câmara e configuração solicitada no pedido.
