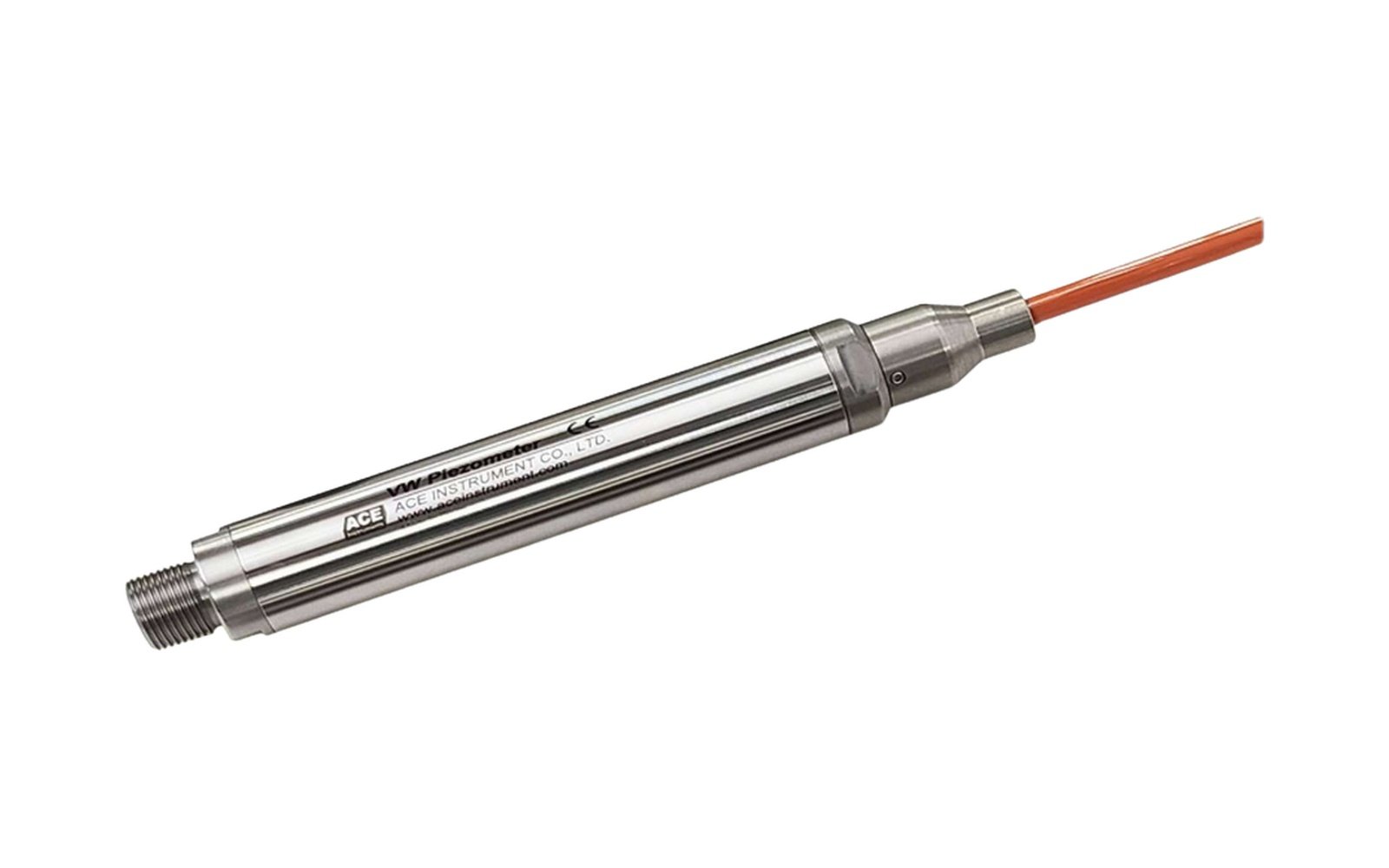

Piezômetro de Corda Vibrante 1530 Sensor de Pressão

O Piezômetro de Corda Vibrante 1530 é um transdutor de pressão de linha para medição de líquidos em circuitos industriais, hidráulicos e pontos de instrumentação que exigem conexão roscada.

Diferente de um piezômetro com filtro poroso para instalação direta no solo, o modelo 1530 é usado quando a pressão precisa ser medida em uma linha, reservatório, tubulação ou ponto de tomada preparado. A conexão roscada permite integrar o sensor ao circuito monitorado, enquanto o sinal por corda vibrante oferece estabilidade para leituras manuais, automáticas ou por telemetria.

Visão geral do instrumento

O sensor trabalha com um diafragma interno: a pressão aplicada altera a tensão de um fio de corda vibrante e a frequência de ressonância é convertida em pressão pelo leitor ou datalogger compatível. Essa tecnologia é indicada quando a obra precisa de boa repetibilidade, baixa sensibilidade a ruído elétrico e possibilidade de leitura por cabos longos.

Na prática, o 1530 atende medições de pressão de líquidos em tubulações industriais, circuitos hidráulicos, pressão de montante em usinas e reservatórios pressurizados. Para projetos de automação, pode ser integrado a sistemas com datalogger VW e telemetria, incluindo soluções Loadsensing quando o sistema for compatível.

Aplicações típicas

• Monitoramento de pressão em tubulações industriais e linhas hidráulicas.
• Medição de pressão em reservatórios pressurizados e pontos de tomada instrumentados.
• Pressão de montante em usinas e estruturas hidráulicas.
• Ensaios ou sistemas de monitoramento que precisam de sinal VW estável.
• Integração com leitura manual, datalogger ou telemetria para acompanhamento contínuo.

Especificações técnicas principais

Leitura, automação e compatibilidade

O 1530 é compatível com leitora VW, registradores, mini loggers, dataloggers VW e sistemas de telemetria, conforme configuração do projeto. O datasheet cita compatibilidade com ACE-800, ACE-1000, ACE-1100 series, ADL-16V, ADL-200A e telemetria Loadsensing.

Como especificar para a obra

• Informar a faixa de pressão, aplicação e fluido monitorado.
• Confirmar o padrão da rosca e a compatibilidade com o ponto de tomada.
• Definir comprimento e proteção do cabo conforme trajeto até a leitora, caixa terminal ou datalogger.
• Indicar se haverá leitura manual, datalogger local ou telemetria.
• Verificar necessidade de válvula, adaptador de processo, caixa terminal, barômetro ou proteção adicional.
• Informar se existe pressão negativa ou condição especial de calibração.

Cuidados de instalação

• Confirmar norma, padrão de rosca e vedação antes da instalação.
• Usar vedação compatível com o fluido e com a pressão de operação.
• Prever válvula ou procedimento seguro de despressurização.
• Não utilizar o cabo como suporte mecânico do sensor.

Fonte técnica: datasheet GND-PIEZO-1530 REV00, com base em documentação ACE Instruments. Especificações finais devem ser confirmadas conforme faixa, conexão e configuração solicitada no pedido.
