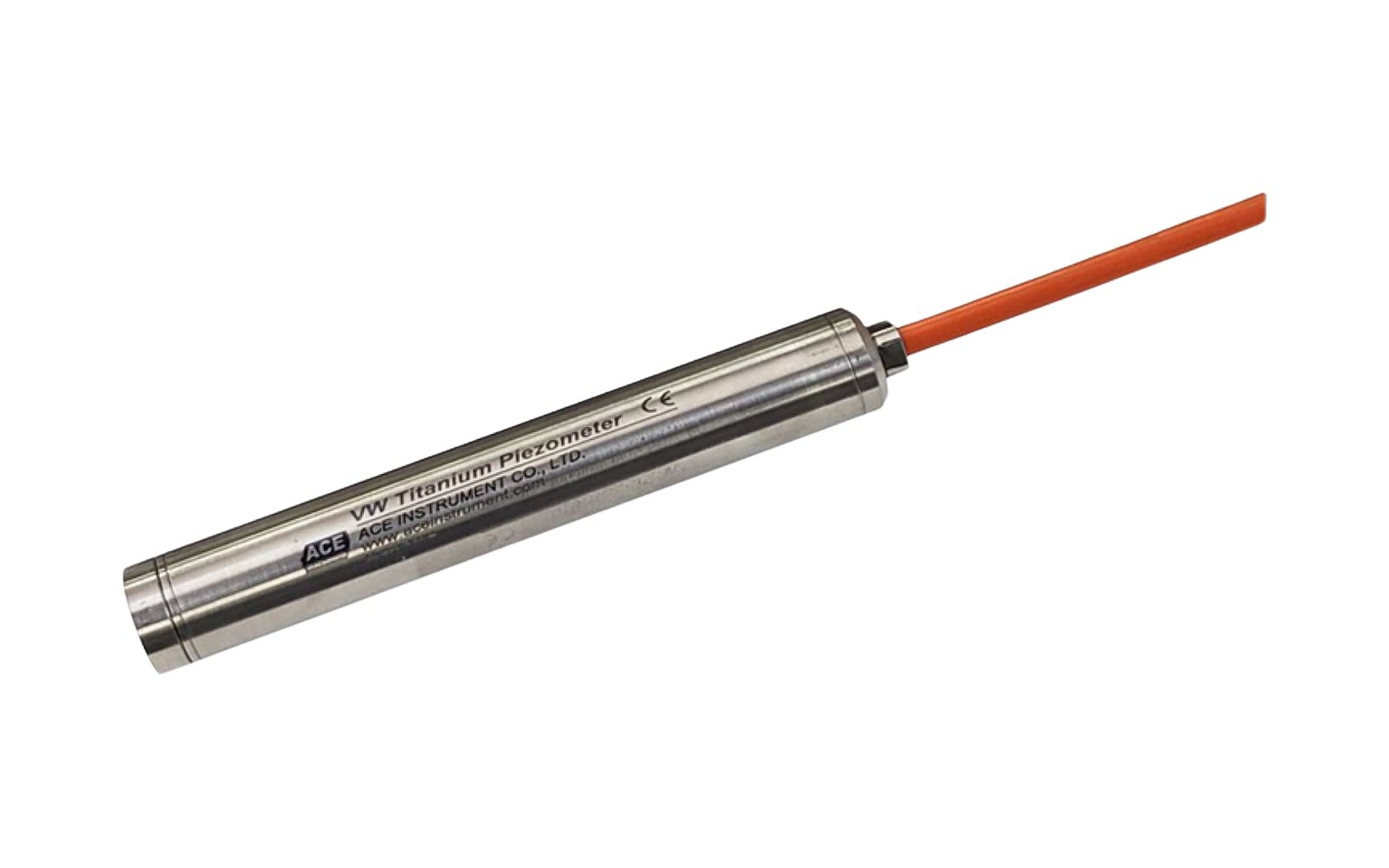

Piezômetro de Corda Vibrante 1550 Resistente à Corrosão

O Piezômetro de Corda Vibrante 1550 é a versão resistente à corrosão da linha VW, indicada para medições de poropressão em água do mar, ambientes salinos, meios químicos e pontos onde o aço inox padrão não é suficiente.

O modelo combina corpo em titânio, filtro cerâmico e cabo blindado com capa de PVC. Essa configuração foi pensada para situações em que a compatibilidade química dos materiais é o principal critério de seleção do instrumento, antes mesmo da faixa de pressão ou do tipo de leitura.

Visão geral do instrumento

O 1550 utiliza o princípio de corda vibrante: a pressão aplicada ao diafragma altera a tensão de um fio interno e a frequência de ressonância é convertida em pressão pelo leitor, registrador ou datalogger compatível. O sensor também possui termistor integrado para acompanhamento de temperatura.

Em obras geotécnicas e hidráulicas, esse modelo é indicado quando o ambiente pode comprometer materiais convencionais, como em água do mar, instalações salinas, fluidos com agressividade química ou pontos onde a durabilidade do corpo, filtro e cabo precisa ser avaliada com mais rigor.

Aplicações típicas

• Monitoramento de poropressão em água do mar e ambientes salinos.
• Instalações em meios químicos ou corrosivos.
• Pontos onde o inox padrão não atende à compatibilidade do fluido ou do ambiente.
• Monitoramento geotécnico e hidráulico com leitura manual, datalogger VW ou telemetria.
• Campanhas em que a durabilidade dos materiais do sensor é parte crítica da especificação.

Especificações técnicas principais

Leitura, automação e compatibilidade

O 1550 pode ser lido manualmente ou integrado a sistemas automáticos. O datasheet cita compatibilidade com ACE-800, ACE-1000, ACE-1100 series, ADL-16V, ADL-200A e telemetria Loadsensing.

Como especificar para a obra

• Informar faixa de pressão, aplicação e profundidade de instalação.
• Descrever o fluido ou ambiente: água do mar, meio salino, solução química ou outro cenário corrosivo.
• Confirmar concentração, temperatura e possíveis agentes químicos relevantes.
• Validar compatibilidade de titânio, cerâmica, PVC, encapsulamento e vedações com o ambiente.
• Definir comprimento e proteção do cabo até a leitora, caixa terminal ou datalogger.
• Informar se haverá leitura manual, datalogger local ou telemetria.

Cuidados de instalação

• Saturar o filtro cerâmico antes da instalação.
• Evitar pares galvânicos inadequados no ponto de montagem.
• Registrar o fluido, concentração e condição de exposição na especificação técnica.
• Não atribuir automaticamente porosidade ao filtro cerâmico quando ela não estiver definida no pedido.

Fonte técnica: datasheet GND-PIEZO-1550 REV00, com base em documentação ACE Instruments. Especificações finais devem ser confirmadas conforme fluido, concentração, faixa, cabo e configuração solicitada no pedido.
