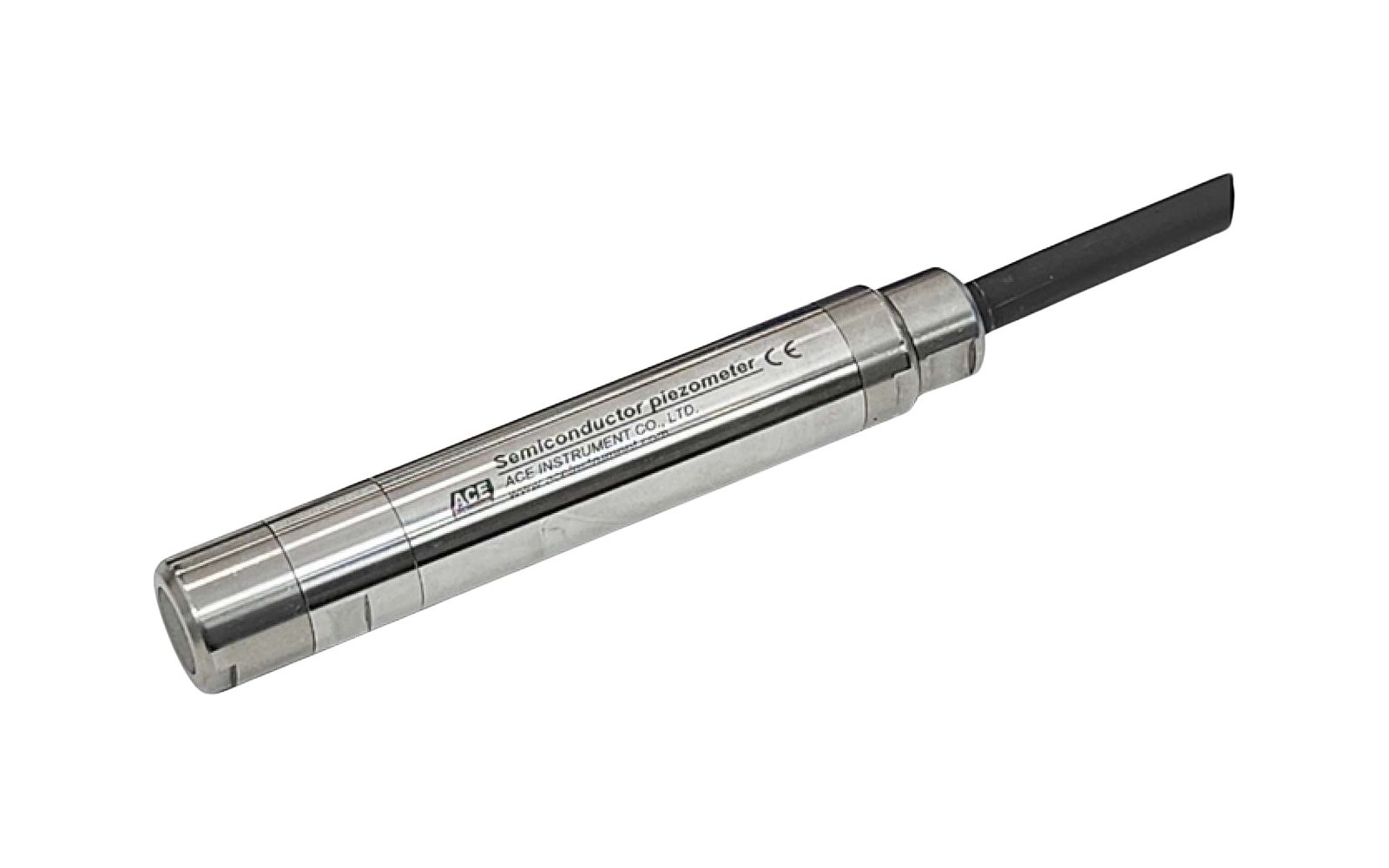

Piezômetro Semicondutor 4515V Ventilado 1-5 Vcc / 4-20 mA

O Piezômetro Semicondutor 4515V é a versão ventilada do sensor 4515, indicado para medição de nível e pressão manométrica com saída analógica padronizada em 1-5 Vcc ou, opcionalmente, 4-20 mA.

O diferencial do 4515V é o cabo com tubo de respiro. Esse respiro conduz a pressão atmosférica ao elemento de referência, reduzindo a influência das variações barométricas na leitura. Assim, o instrumento combina a praticidade da saída analógica para automação com a referência atmosférica contínua necessária em aplicações de nível e baixa pressão.

Visão geral do instrumento

O sensor semicondutor converte a pressão aplicada ao diafragma em sinal elétrico padronizado. A saída 1-5 Vcc ou 4-20 mA facilita a integração com dataloggers, PLCs, módulos LoRa e sistemas de supervisão. Por ser ventilado, o 4515V exige cuidados adicionais com o tubo de respiro, a câmara dessecante e a proteção contra entrada de umidade.

Em campo, esse modelo é uma opção quando o projeto precisa medir nível ou pressão manométrica e, ao mesmo tempo, integrar o sinal diretamente a uma arquitetura de automação que já trabalha com tensão ou corrente industrial.

Aplicações típicas

• Medição de nível em reservatórios, filtros e estruturas hidráulicas.
• Monitoramento de pressão manométrica em escavações e aterros.
• Aplicações de baixa pressão com influência barométrica relevante.
• Integração com PLCs, dataloggers, módulos LoRa e telemetria.
• Sistemas que exigem saída 1-5 Vcc ou 4-20 mA com referência atmosférica contínua.

Especificações técnicas principais

Leitura, automação e compatibilidade

O 4515V deve ser integrado a sistemas compatíveis com saída em tensão ou corrente. O datasheet cita compatibilidade com ACE-1500, ACE-900, ADL-200A, AL Module LoRa e telemetria Loadsensing.

Como especificar para a obra

• Escolher o tipo de saída antes do fornecimento: 1-5 Vcc ou 4-20 mA.
• Confirmar alimentação disponível de 12-24 Vcc.
• Definir faixa de pressão, aplicação e comprimento do cabo ventilado.
• Informar a posição prevista para a câmara dessecante.
• Confirmar compatibilidade da entrada analógica do datalogger, PLC ou módulo remoto.
• Definir proteção mecânica para o cabo ventilado e rota até o ponto de leitura.

Cuidados de instalação e manutenção

• Manter o tubo de respiro seco, contínuo e desobstruído.
• Instalar a câmara dessecante em local acessível para inspeção.
• Proteger o cabo ventilado contra esmagamento, dobras fechadas e entrada de água.
• Inspecionar periodicamente o respiro e o dessecante.
• Considerar que entrada de água no tubo compromete a referência atmosférica.

Fonte técnica: datasheet GND-PIEZO-4515V REV00, com base em documentação ACE Instruments. Especificações finais devem ser confirmadas conforme saída, alimentação, comprimento do cabo ventilado, posição da câmara e arquitetura do sistema de aquisição.
