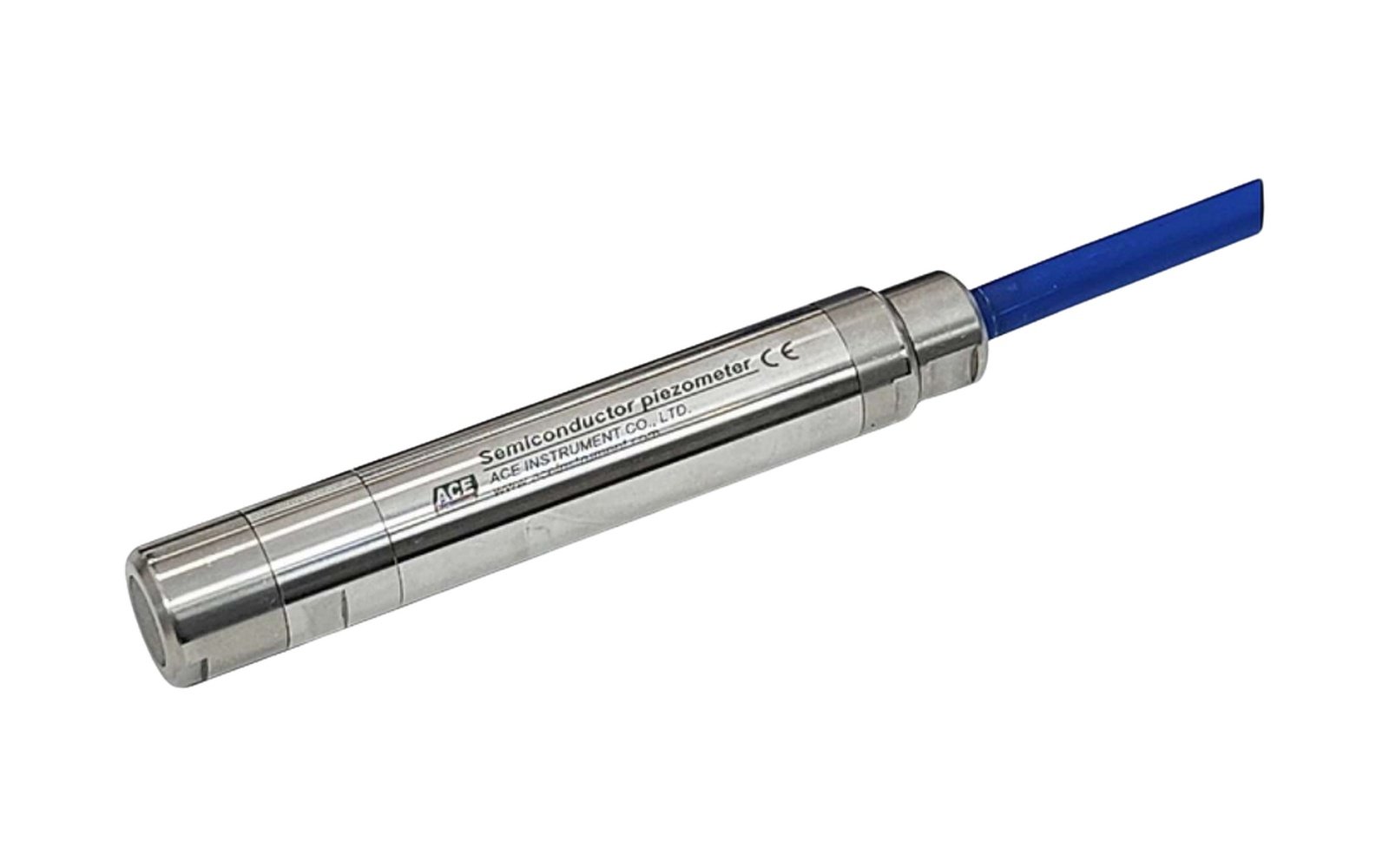

Piezômetro Semicondutor 4515 com Saída 1-5 Vcc / 4-20 mA

O Piezômetro Semicondutor 4515 é um sensor de pressão com saída elétrica padronizada, disponível em 1-5 Vcc ou, opcionalmente, 4-20 mA para integração direta com dataloggers, PLCs e sistemas de automação.

Diferente dos piezômetros de corda vibrante e dos modelos FSG em mV/V, o 4515 utiliza um elemento semicondutor calibrado que converte a pressão aplicada ao diafragma em um sinal analógico de tensão ou corrente. Essa característica facilita a integração em painéis, módulos de aquisição e automação industrial quando o sistema já trabalha com entradas 1-5 Vcc ou 4-20 mA.

Visão geral do instrumento

O 4515 é indicado para monitoramento de baixa pressão, escavações, aterros, tubulações e sistemas automatizados em que a simplicidade da saída analógica é importante. A escolha entre 1-5 Vcc e 4-20 mA deve ser definida antes do fornecimento, conforme a alimentação disponível, distância de cabo, entrada do datalogger e arquitetura do sistema de aquisição.

Em projetos geotécnicos e hidráulicos, esse modelo é útil quando o cliente precisa integrar o sensor a CLPs, dataloggers industriais, módulos LoRa ou sistemas remotos sem depender de uma leitora VW. Em medições não ventiladas, a necessidade de correção barométrica deve ser avaliada no projeto.

Aplicações típicas

• Monitoramento de pressão em escavações, aterros e obras geotécnicas.
• Medição de baixa pressão em tubulações e pontos hidráulicos instrumentados.
• Integração com PLCs, dataloggers, módulos LoRa e sistemas de automação.
• Sistemas que exigem saída 1-5 Vcc ou 4-20 mA em vez de corda vibrante.
• Aplicações onde a leitura precisa ser incorporada a supervisórios ou telemetria.

Especificações técnicas principais

Leitura, automação e compatibilidade

O 4515 é compatível com sistemas que aceitam saída em tensão ou corrente. O datasheet cita compatibilidade com ACE-1500, ACE-900, ADL-200A, AL Module LoRa e telemetria Loadsensing.

Como especificar para a obra

• Escolher a saída antes do pedido: 1-5 Vcc ou 4-20 mA.
• Confirmar alimentação disponível de 12-24 Vcc.
• Definir faixa de pressão, aplicação e condição de instalação.
• Informar comprimento do cabo, rota até o datalogger/PLC e necessidade de proteção mecânica.
• Verificar se a medição é não ventilada e se haverá necessidade de correção barométrica.
• Confirmar compatibilidade da entrada analógica do sistema de aquisição.

Cuidados de instalação

• Saturar o filtro por mais de 12 horas antes da instalação.
• Eliminar ar aprisionado e registrar o zero inicial.
• Proteger o cabo contra danos mecânicos, tração e esmagamento.
• Separar corretamente alimentação, sinal e blindagem conforme o sistema de aquisição.

Fonte técnica: datasheet GND-PIEZO-4515 REV00, com base em documentação ACE Instruments. Especificações finais devem ser confirmadas conforme saída, alimentação, faixa, cabo e arquitetura do sistema de aquisição.
