Célula de Pressão Total FSG 4940 Jack-Out Compacta

Versão jack-out compacta para medição de pressão total em contenções e paredes-diafragma com restrição dimensional.

O modelo 4940 combina célula compacta de Ø100 mm com instalação jack-out por sistema hidráulico. A configuração permite controle de contato em locais onde o modelo de Ø230 mm não se acomoda corretamente.

E indicado quando a obra precisa monitorar pressão de contato em interface solo-estrutura, mas o espaço disponível limita o uso de células maiores.

Onde este instrumento se aplica

• Paredes de contenção e paredes-diafragma com espaço reduzido.
• Escavações profundas, estruturas subterrâneas e pontos de contato localizados.
• Medição em tempo real ou dinâmica de pressão total em interface.

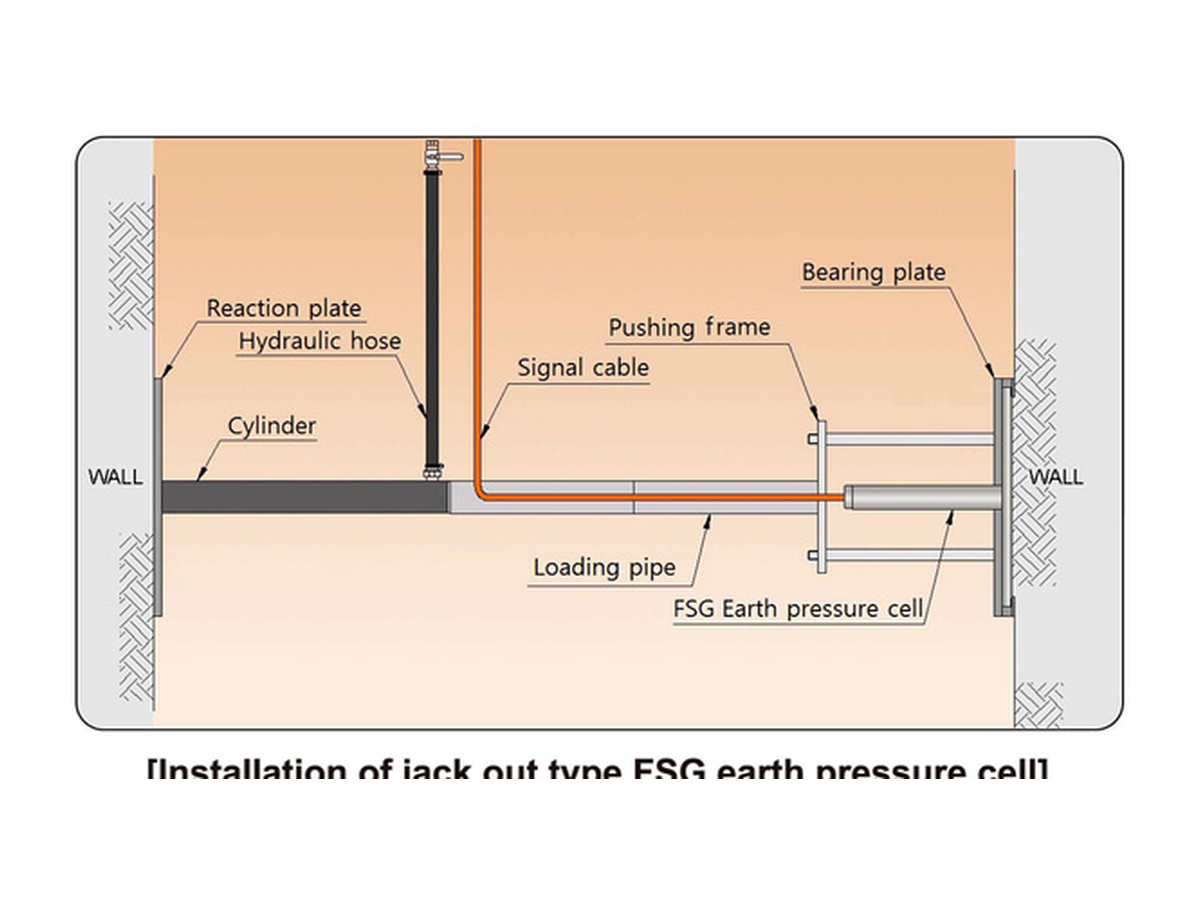

• Instalação com placas de reação, placa de apoio e kit de macaco hidráulico.

Especificações técnicas principais

Como especificar para a obra

• Confirmar espaço disponível para célula, placas, cilindro e estrutura de empuxo.
• Definir pressão nominal, pré-carga e procedimento de leitura inicial.
• Prever proteção do cabo e rota até caixa de terminais ou datalogger.
• Usar resina epóxi para preencher folgas quando necessário e melhorar a transferência de pressão.

Leitura, medição dinâmica e compatibilidade

As células FSG da série 4900 trabalham com extensômetro de folha metálica e sinal em mV/V, permitindo medições estáticas, em tempo real e dinâmicas quando conectadas a unidade de leitura ou datalogger compatível.

Observação técnica: para medições de precisão, o contato entre a face sensível, placa de apoio e meio monitorado deve ser uniforme. Folgas podem exigir preenchimento com resina epóxi conforme condição de instalação.
