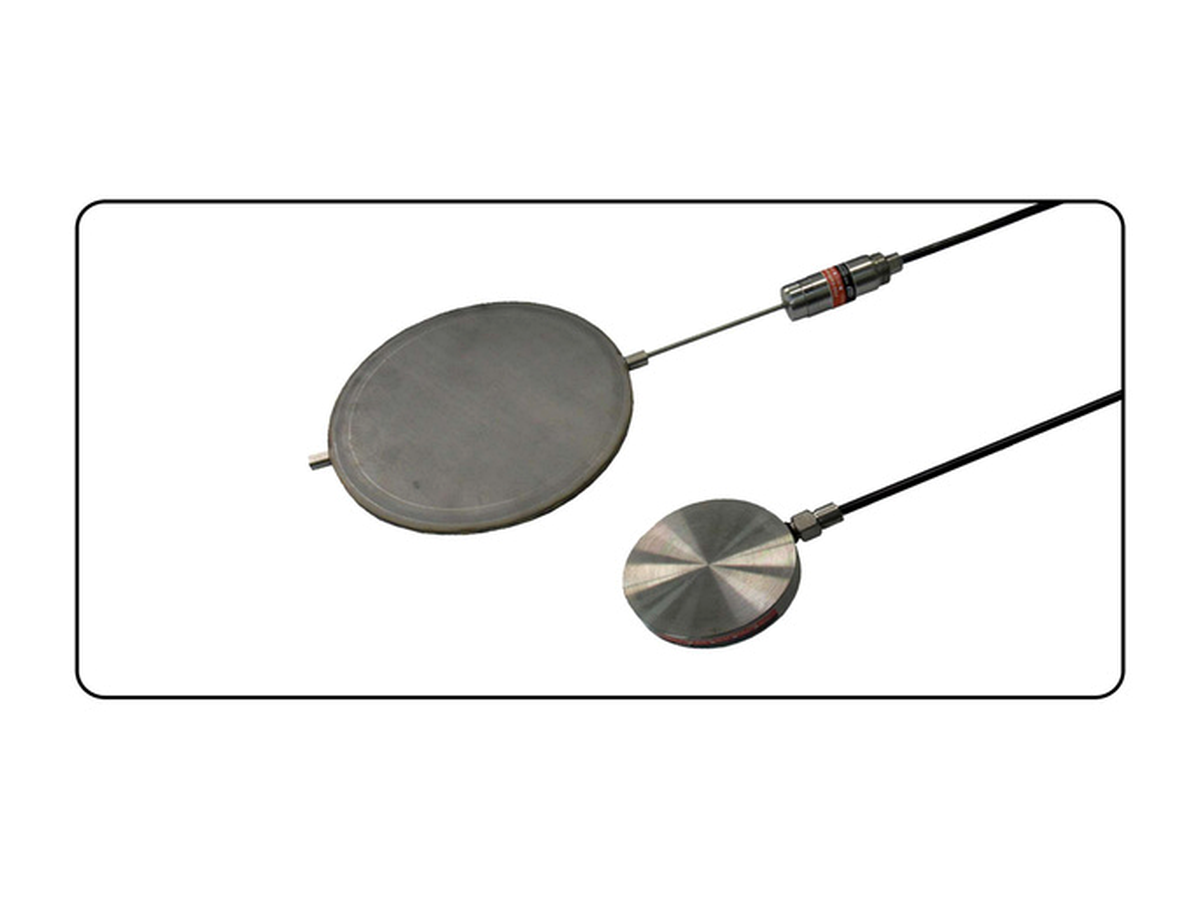

Célula de Pressão Total FSG 4930 Compacta

Célula de pressão total FSG compacta para locais com restrição de espaço, incluindo revestimentos de túneis.

O modelo 4930 possui extensômetro de folha metálica instalado diretamente no interior da célula, em configuração de ponte de Wheatstone. A deformação altera a resistência elétrica e gera sinal proporcional à pressão aplicada.

Por ter diâmetro reduzido e espessura compacta, é indicado para pontos onde uma célula de maior dimensão não se encaixa ou interfere na estrutura.

Onde este instrumento se aplica

• Revestimentos de túneis, galerias, metros e estruturas subterrâneas.
• Medição de pressão total em espaços reduzidos.
• Ensaios e aplicações em que leitura dinâmica ou em tempo real seja necessária.
• Monitoramento de tensões em interfaces com limitação dimensional.

Especificações técnicas principais

Como especificar para a obra

• Confirmar se a geometria Ø100 x 20 mm representa adequadamente o ponto monitorado.

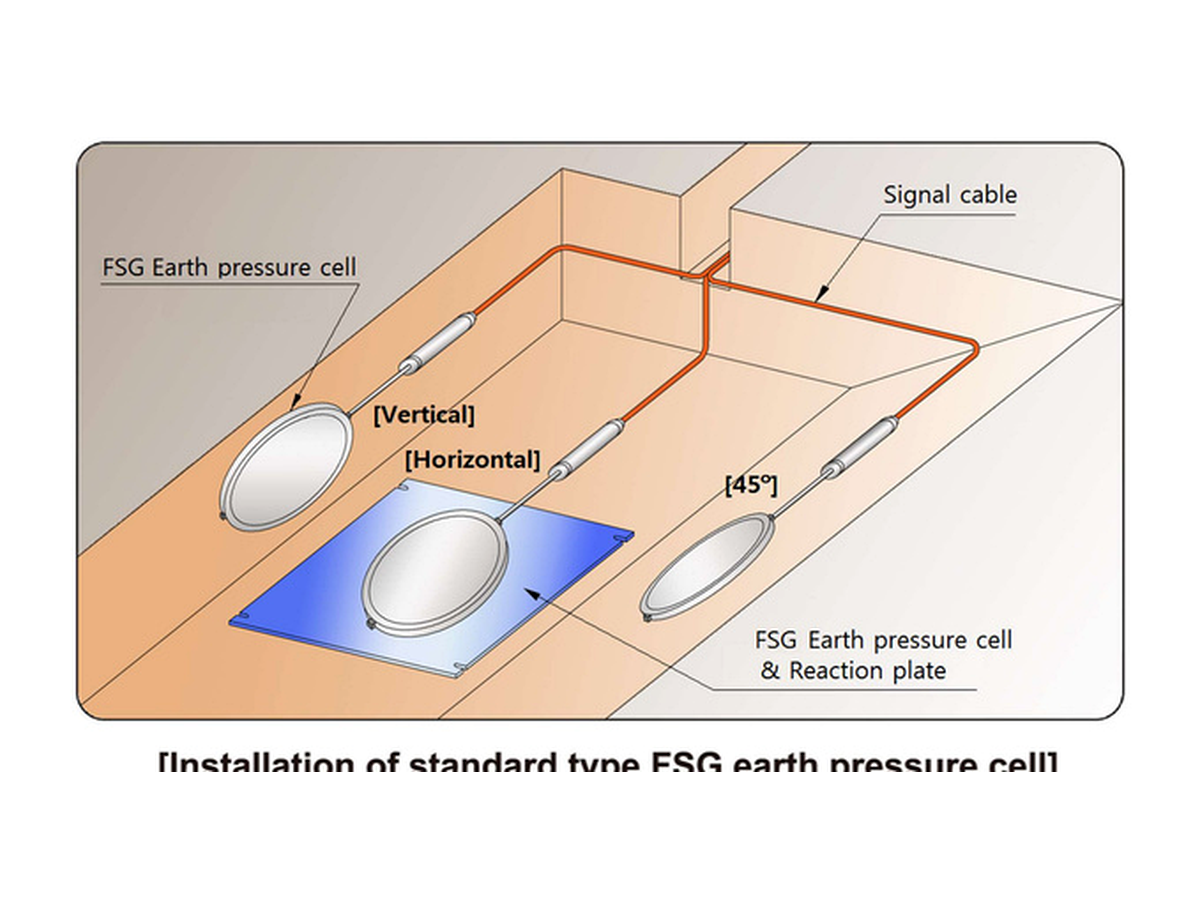

• Definir orientação da medição conforme o plano de tensão desejado.
• Garantir contato uniforme e evitar concentração localizada de carga.
• Verificar compatibilidade da aquisição com ponte de Wheatstone e sinal em mV/V.

Leitura, medição dinâmica e compatibilidade

As células FSG da série 4900 trabalham com extensômetro de folha metálica e sinal em mV/V, permitindo medições estáticas, em tempo real e dinâmicas quando conectadas a unidade de leitura ou datalogger compatível.

Observação técnica: para medições de precisão, o contato entre a face sensível, placa de apoio e meio monitorado deve ser uniforme. Folgas podem exigir preenchimento com resina epóxi conforme condição de instalação.
