Tiltmeter – Medidor de Inclinação sem Fio

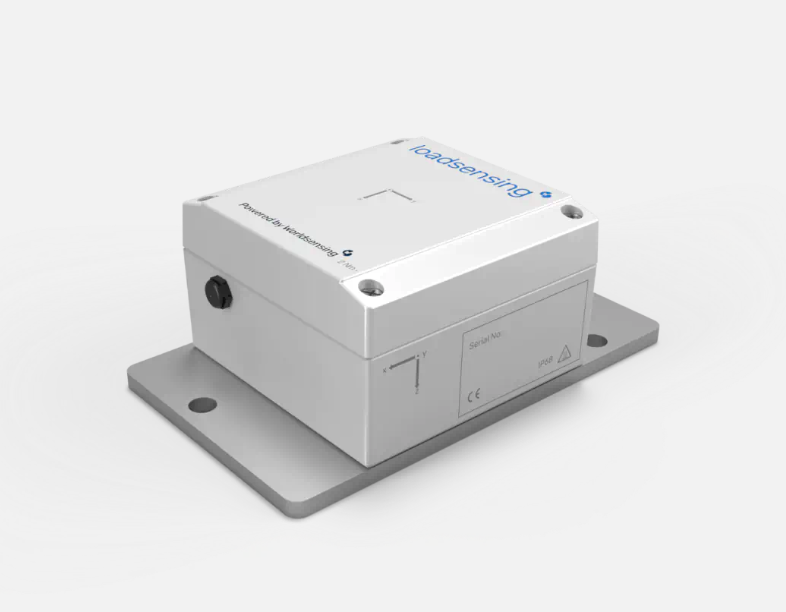

O Tilt90 é um inclinômetro sem fio de 3 eixos desenvolvido pela Worldsensing para medir variações de inclinação em relação ao nível vertical, tanto no solo quanto em estruturas. Esses sensores são fundamentais para o monitoramento de inclinações, movimentos e recalques diferenciais em taludes, fundações e obras de infraestrutura.

Disponível em duas versões:

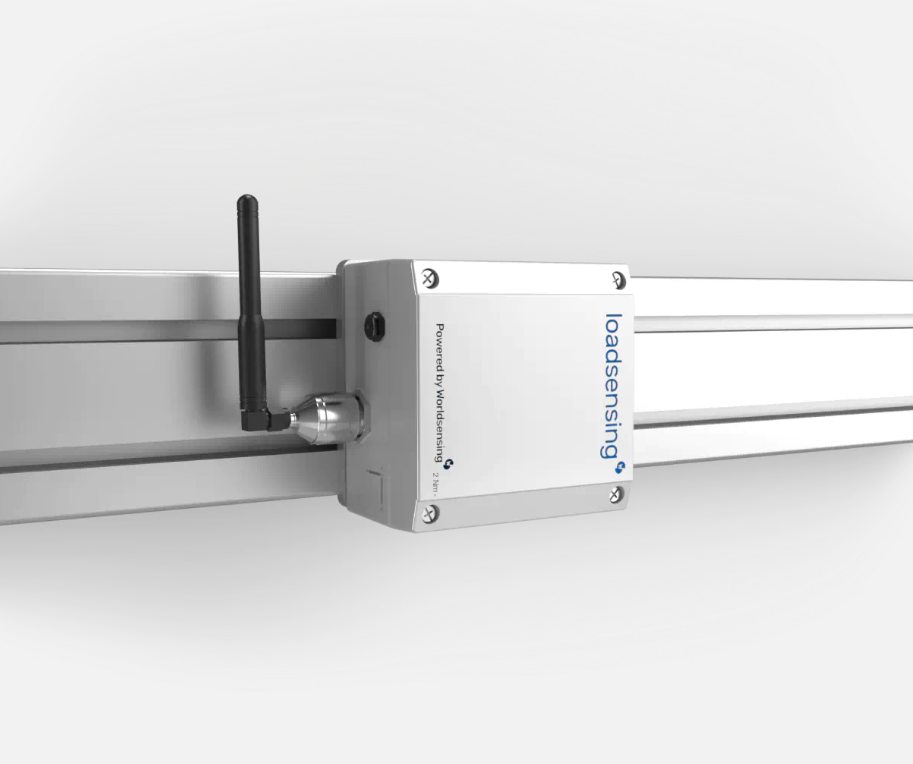

• LS-G6-TIL90-X: com antena externa, oferecendo maior alcance de comunicação.

• LS-G6-TIL90-I: com antena interna, ideal para aplicações ferroviárias, reduzindo riscos de partes expostas.

O Tilt90 transmite dados via rádio de longo alcance (LoRa), com cobertura de até 15 km, conectando-se a um gateway que pode suportar centenas de dispositivos em uma mesma rede.

Com baixo consumo de energia, é alimentado por baterias C substituíveis, podendo operar por até 10 anos sem manutenção significativa. Além disso, possui proteção IP68 e suporta temperaturas extremas de -40 ºC a +80 ºC.

Principais características

• Medição de inclinação em 3 eixos (faixa ±90°).

• Desvio padrão transmitido junto a cada leitura, permitindo filtragem de ruídos.

• Design compacto, robusto e à prova de intempéries.

• Comunicação sem fio de longo alcance via LoRa.

• Vida útil de bateria superior a 17 anos (com taxa de amostragem de 1 h).

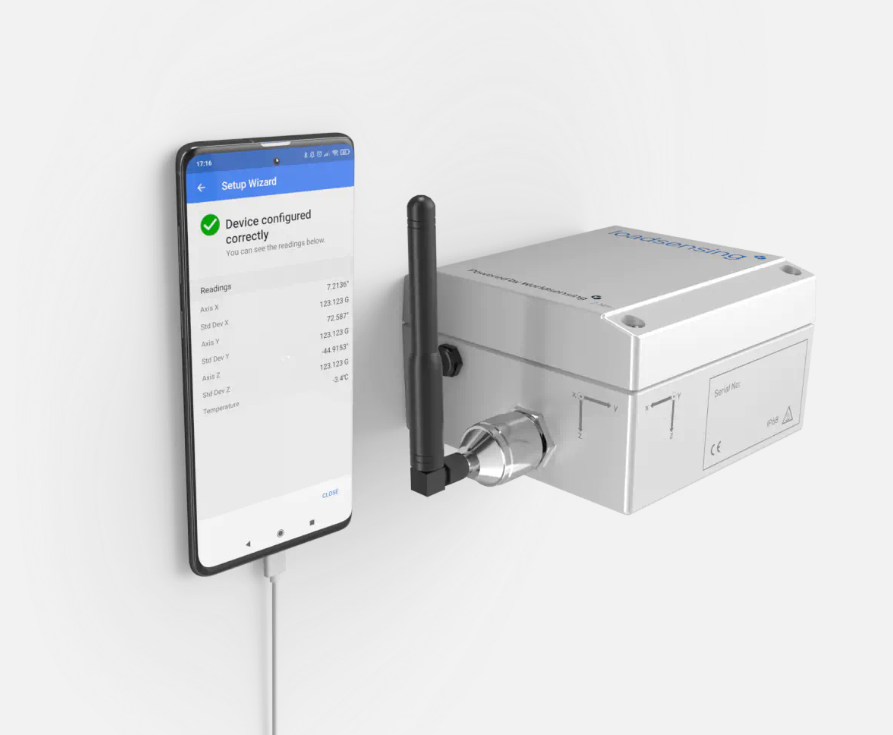

• Configuração simples por aplicativo Android.

Software e integração

• App Worldsensing para configuração rápida e intuitiva.

• CMT Edge para gerenciamento de dispositivos em redes com único gateway.

• CMT Cloud para redes multi-gateway, com acesso a dados via CSV, FTP, Modbus TCP, API REST e MQTT.

Aplicações

Monitoramento Estrutural

• Inclinação, torção e alinhamento vertical de trilhos ferroviários.

• Deflexões estáticas em estacas, pilares e tabuleiros de pontes.

Monitoramento Geotécnico

• Movimentos de taludes e encostas.

• Recalques diferenciais em fundações e escavações profundas.

Vantagens

• Alta precisão devido à calibração individual de cada unidade.

• Baixa manutenção, graças à robustez e ao consumo reduzido de energia.

• Dados complementares para sistemas de monitoramento geoespacial existentes.

• Facilidade de configuração pelo aplicativo móvel Worldsensing.

• Suporte especializado de uma empresa pioneira em monitoramento de grandes infraestruturas.
