Convergencímetro VW 1345/1347

Convergencímetro de corda vibrante para acompanhar mudanças de seção, velocidade de fechamento e tendência de convergência em túneis, escavações subterrâneas e estruturas sujeitas a deslocamento relativo.

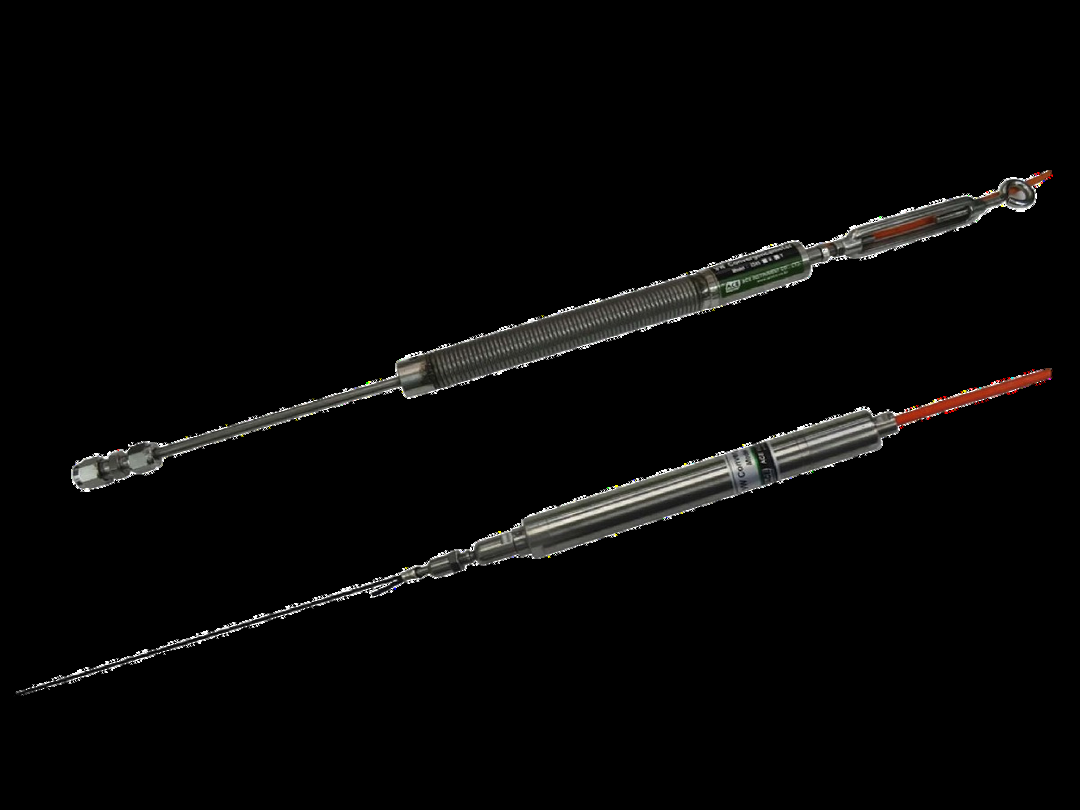

O conjunto 1345/1347 mede a variação da distância entre dois pontos fixos. Essa variação altera a tensão do elemento de corda vibrante, e a frequência medida é convertida em deslocamento pela calibração individual do sensor.

Na prática, o instrumento ajuda a responder perguntas essenciais em obras subterrâneas: se a seção está fechando, se o movimento está acelerando, se o suporte instalado está funcionando e se a frente de escavação pode avançar com segurança.

Onde este instrumento se aplica

• Monitoramento de convergência em túneis, galerias, cavernas e escavações subterrâneas.
• Acompanhamento de deformação em pontes, estruturas, paredes, contenções e taludes.
• Controle de fechamento entre pontos de uma seção instrumentada.
• Verificação da resposta do maciço e do suporte durante etapas de escavação.
• Monitoramento automatizado com leitora VW, datalogger ou sistema remoto.

Especificações técnicas principais

Quando escolher 1345 ou 1347

O 1345 é indicado para vãos menores e configurações mais rígidas, usando haste de extensão. O 1347 utiliza fio de fibra de carbono, reduzindo peso e efeito térmico em medições de maior distância. A escolha deve considerar o vão instrumentado, curso esperado, interferência com tráfego, facilidade de proteção e rotina de leitura.

Instalação recomendada

• Definir os dois pontos de ancoragem e o sentido principal do movimento.
• Centralizar o sensor dentro do curso esperado, prevendo convergência e possível abertura.
• Registrar vão inicial, leitura zero, temperatura e condição da seção no momento da instalação.
• Evitar interferência com equipamentos, pedestres, tráfego de obra e manutenção.
• Em vãos longos, controlar flecha, dilatação e proteção mecânica dos elementos.

Como especificar para a obra

• Informar modelo, faixa de medição e vão ou raio do túnel.
• Definir comprimento de cabo, tipo de instalação e acessórios de fixação.
• Indicar se a leitura será manual, com datalogger ou integrada a sistema remoto.
• Confirmar pontos de medição, leitura de referência, frequência de campanha e critérios de alerta.

Observação técnica: a calibração individual deve acompanhar o sensor. Para interpretação correta, as leituras devem ser comparadas com a leitura inicial e avaliadas junto ao avanço da escavação, suporte instalado, geologia e demais instrumentos do trecho.
