Sistema de Pêndulo

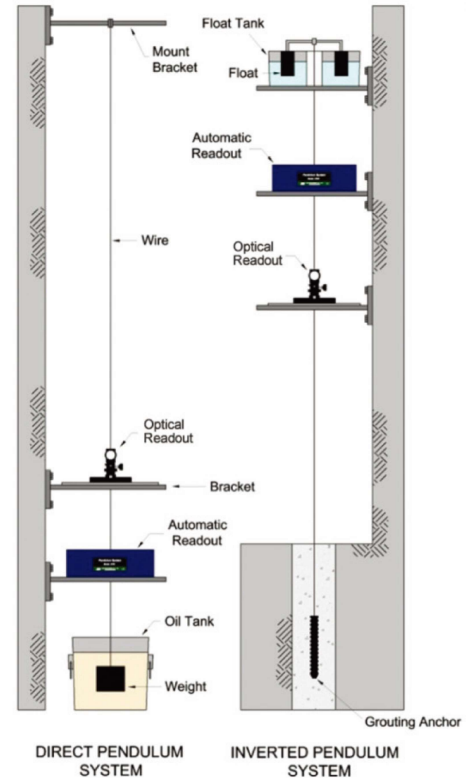

O Sistema de Pêndulo é um instrumento de alta precisão projetado para medir deslocamentos horizontais relativos entre uma estrutura e sua fundação. Ele está disponível em duas configurações:

1. Tipo Direto (Modelo 8100):
   • Componentes: Composto por um tanque de óleo, um kit de ancoragem instalado na parte superior da estrutura medida e um fio.
   • Instalação: Ideal para estruturas altas em solo. O tanque de óleo, que atua como peso, mantém o fio esticado. A âncora fixa na parte superior da estrutura sustenta o fio, que se estende até a unidade de leitura no nível do solo.
   • Aplicações: Adequado para estruturas terrestres onde o ponto de fixação está localizado no topo da estrutura.
2. Tipo Invertido (Modelo 8200):
   • Componentes: Inclui uma âncora instalada no solo estável, unidade de leitura no meio do sistema, um flutuador conectado na extremidade superior e o fio que une as partes superior e inferior.
   • Instalação: Ideal para estruturas subterrâneas. A âncora fixa no solo sustenta o fio, enquanto o flutuador na parte superior mantém o equilíbrio em caso de inclinação ou deslocamento. A unidade de leitura é posicionada abaixo do flutuador, no suporte da estrutura.
   • Aplicações: Recomendado para construções subterrâneas, como túneis e fundações de barragens.

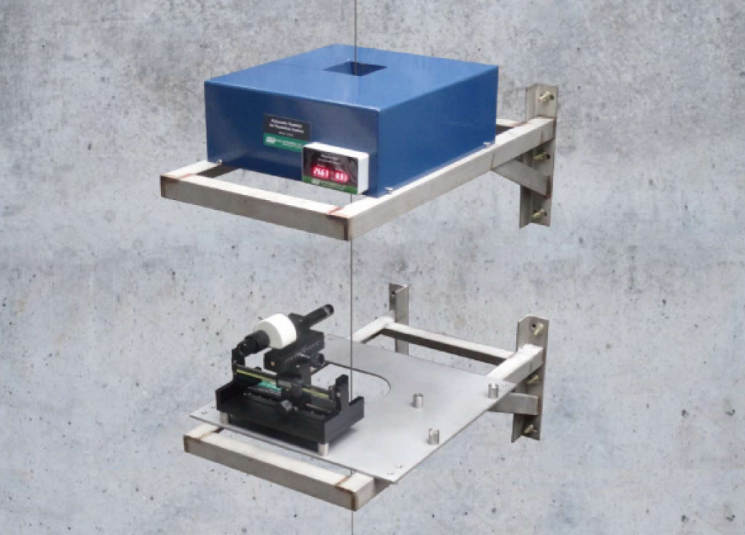

Leitura Automática do Pêndulo

O sistema utiliza um CCD (Charge Coupled Device) para determinar a posição do fio na unidade de leitura automática.

• Em caso de toque do fio dentro da unidade, o funcionamento pode ser comprometido, exigindo uma instalação cuidadosa.
• A substituição da unidade de leitura automática pode ser feita sem necessidade de mover ou retirar o fio.
• Um display digital externo exibe os dados das coordenadas X e Y do fio, que são coletados a cada 2 segundos e transmitidos ao sistema de coleta de dados via cabo RS485.

Leitura Óptica/Manual do Pêndulo

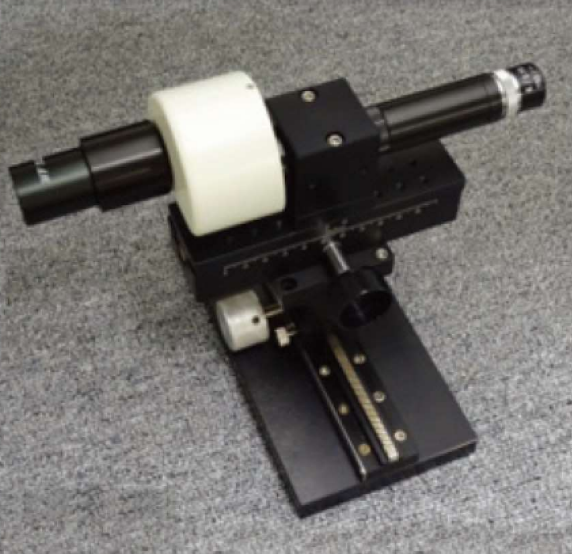

Este sistema possui uma luneta alinhada aos trilhos dos eixos X e Y.

• É necessário alinhar o fio com a linha de visão para registrar a posição atual.

Aplicações

• Medição de deslocamentos horizontais relativos entre uma barragem e sua fundação rochosa em linha vertical.
• Monitoramento de deslocamentos em estruturas de usinas nucleares e pilares de pontes.
• Controle de deslocamentos em fundações durante a construção.
• Fornecimento de dados fundamentais em construções subterrâneas (tipo invertido) e terrestres (tipo direto).

Características

• Sistema fácil de instalar e operar.
• Uso semipermanente.
• Baixo custo de manutenção.
• Alta confiabilidade e precisão.
• Solução altamente precisa em comparação com métodos convencionais.
