Piezômetro Multi-Ponto VW

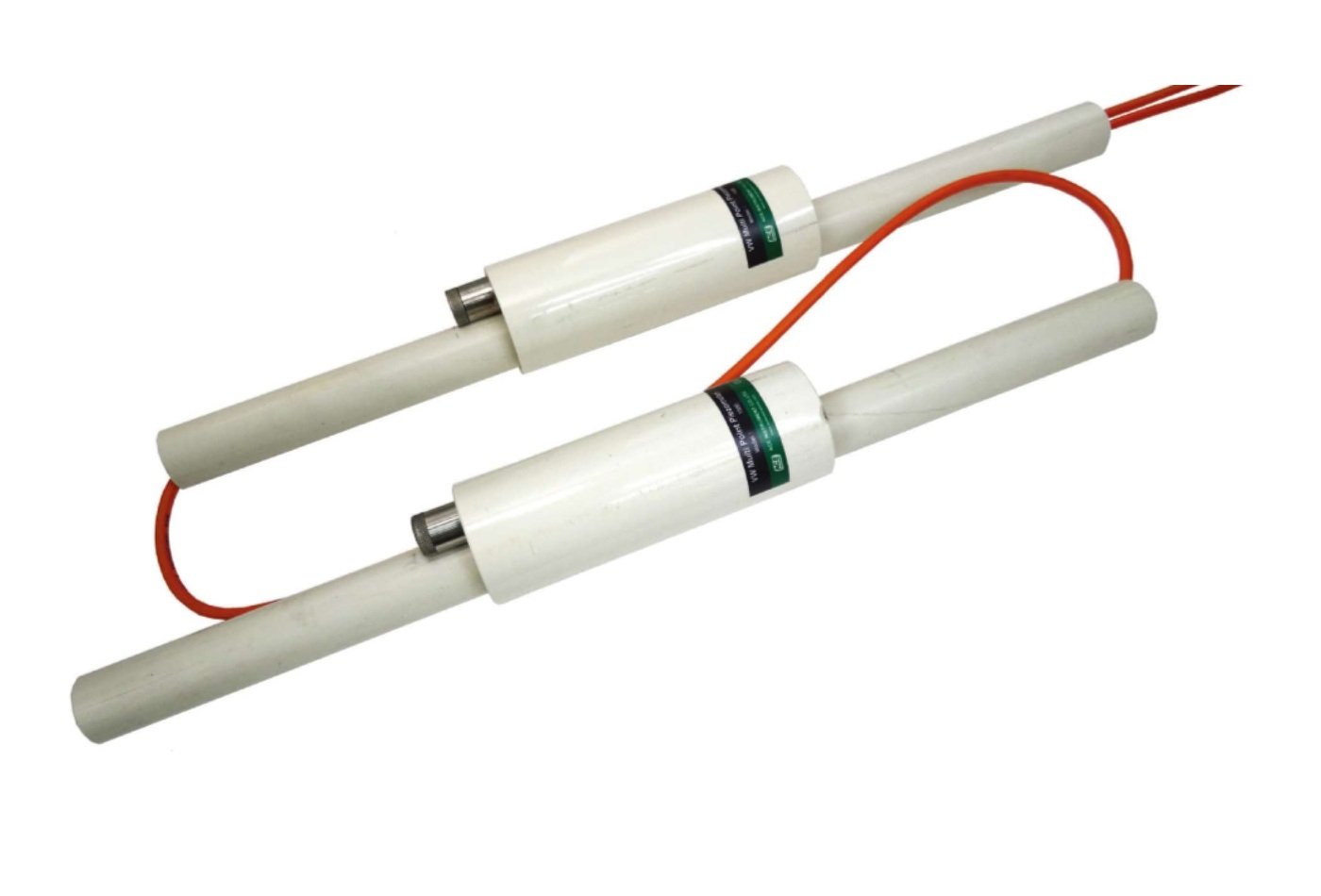

O Piezometro Multi-Ponto VW ACE 1500MP e uma solucao para monitorar poropressao em diferentes profundidades dentro de um mesmo furo.

O sistema e usado quando a obra precisa entender a distribuicao da pressao neutra ao longo do perfil geotecnico, sem executar um furo independente para cada ponto de medicao. A configuracao multiponto permite instalar varios piezometros de corda vibrante em uma mesma perfuracao, posicionados por camada ou profundidade de interesse.

Visao geral do instrumento

O piezometro multiponto e indicado para barragens, taludes, pilhas, cavas, fundacoes, escavacoes profundas, tuneis e obras onde a variacao da agua no macico influencia a estabilidade. Cada sensor mede a pressao da agua nos poros em uma cota especifica, permitindo comparar niveis piezometricos entre camadas e acompanhar a resposta do terreno ao longo do tempo.

A tecnologia de corda vibrante e reconhecida pela estabilidade em leituras de longo prazo, boa imunidade a ruido eletrico e compatibilidade com leitoras portateis, dataloggers e sistemas de automacao. Em projetos com monitoramento continuo, os sensores podem ser integrados a sistemas remotos para reduzir leituras manuais e melhorar a rastreabilidade dos dados.

Onde este instrumento se aplica

• Monitoramento de poropressao em diferentes camadas de solo ou rocha.
• Barragens, diques, pilhas de rejeito, taludes e estruturas de contencao.
• Acompanhamento de drenagem, rebaixamento, pressurizacao ou variacao do nivel d’agua.
• Projetos em que varios pontos de medicao precisam ser instalados em uma unica perfuracao.
• Instrumentacao automatizada com leitora VW, datalogger ou sistema sem fio compativel.

Especificacoes tecnicas principais

Como especificar para a obra

• Definir o numero de pontos de medicao no mesmo furo e a profundidade de cada sensor.
• Informar o diametro e a profundidade da perfuracao, metodo de instalacao e condicao do terreno.
• Selecionar a faixa de pressao de cada ponto conforme carga hidraulica esperada e margem de seguranca.
• Confirmar comprimento de cabo, protecao mecanica, caixa de passagem e necessidade de identificacao por ponto.
• Indicar se a leitura sera manual, por datalogger ou por automacao remota.

Leitura, automacao e relatorios

O 1500MP pode ser usado em campanhas manuais ou em sistemas automatizados. Em monitoramento critico, a automacao facilita acompanhar tendencias de pressao, responder a eventos hidrologicos e organizar historico de leitura por profundidade.

A Ground apoia a especificacao do conjunto completo: sensores, profundidades, cabo, leitura, automacao, acessorios de instalacao e formato de entrega dos dados para relatorios geotecnicos.
