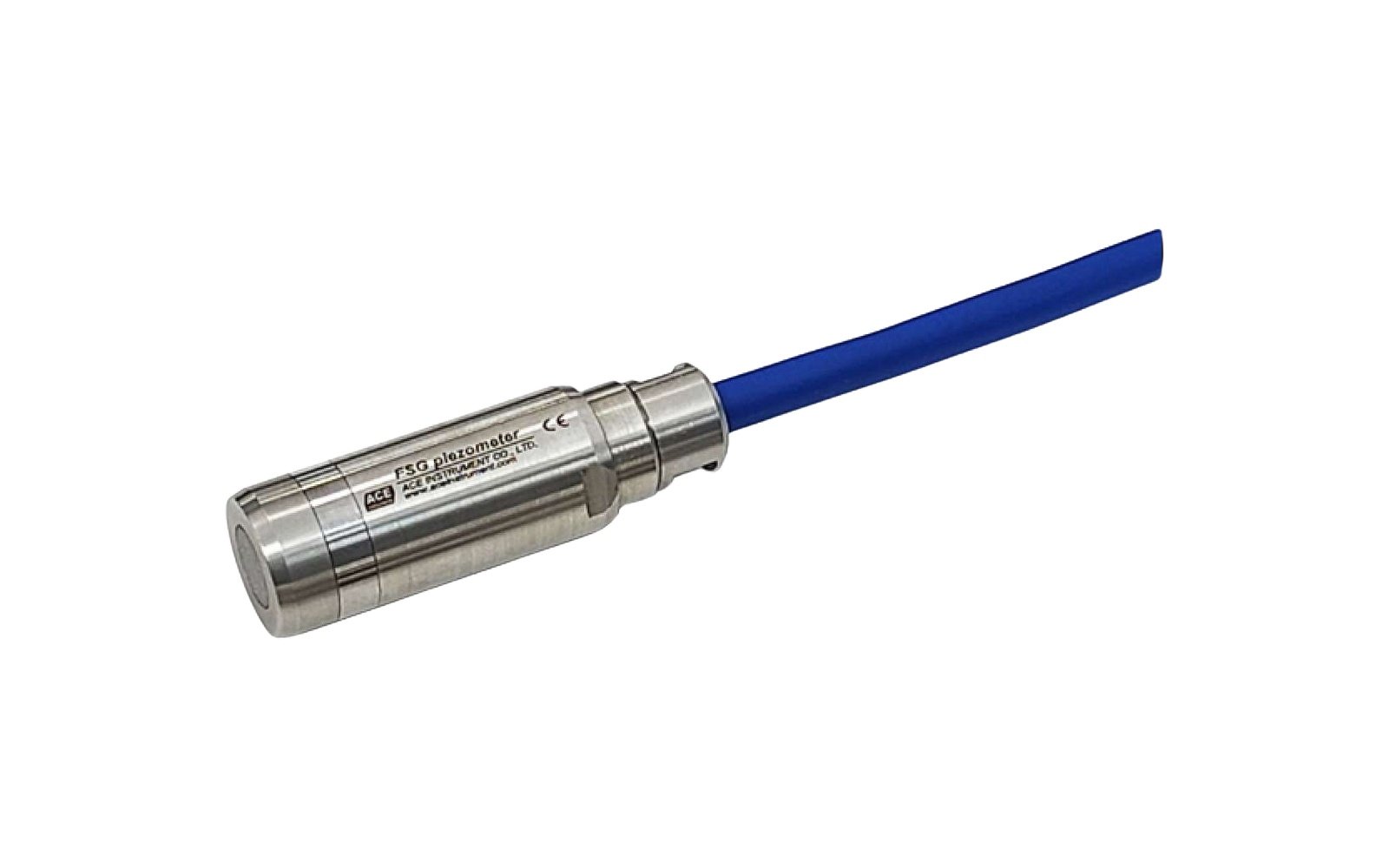

Piezômetro Elétrico FSG 4510 Extensométrico

O Piezômetro Elétrico FSG 4510 é um sensor extensométrico para medição de pressão de água em aplicações geotécnicas, hidráulicas e experimentais, com saída proporcional em mV/V.

Diferente dos piezômetros de corda vibrante, o modelo 4510 utiliza extensômetro de folha colado ao diafragma. A pressão altera o equilíbrio elétrico da ponte extensométrica e o sistema de leitura converte o sinal, usando o fator de calibração individual do instrumento, em pressão.

Visão geral do instrumento

O 4510 é indicado quando o sistema de aquisição trabalha com ponte extensométrica em mV/V e quando a medição dinâmica pode ser relevante. A saída nominal de 1 mV/V permite integração com leitores FSG, mini loggers, smart loggers e sistemas de telemetria compatíveis.

Em campo, pode ser aplicado em escavações, aterros, taludes, fundações, tubulações, ensaios e modelos físicos. Por ser um sensor elétrico extensométrico, a especificação deve considerar excitação, compatibilidade do leitor, fator de calibração, proteção do cabo e eventual correção barométrica.

Aplicações típicas

• Monitoramento de pressão em escavações, aterros, taludes e fundações.
• Medição de pressão em tubulações e pontos hidráulicos instrumentados.
• Ensaios geotécnicos, ensaios hidráulicos e modelos físicos.
• Sistemas de aquisição que recebem ponte extensométrica em mV/V.
• Aplicações onde a resposta dinâmica é mais relevante que a leitura VW convencional.

Especificações técnicas principais

Leitura, aquisição e compatibilidade

O 4510 deve ser usado com equipamento compatível com ponte extensométrica/FSG. O datasheet cita compatibilidade com ACE-600A, ACE-1500, ACE-900, ADL-200A e telemetria Loadsensing.

Como especificar para a obra

• Informar faixa de pressão, aplicação e condição de instalação.
• Confirmar se o sistema de aquisição aceita sinal em mV/V e excitação inferior a 5 Vcc.
• Associar cada leitura ao fator de calibração individual do instrumento.
• Definir comprimento do cabo e proteção mecânica, principalmente em solo mole.
• Prever cabo 10% a 20% maior que a profundidade para acomodar recalques.
• Indicar se será necessário barômetro para correção da leitura.

Cuidados de instalação

• Saturar o filtro por mais de 12 horas antes da instalação.
• Eliminar ar aprisionado no sistema de medição.
• Proteger o cabo contra esmagamento, tração e danos durante aterro ou escavação.
• Confirmar a compatibilidade do leitor antes de substituir um piezômetro VW por um FSG.

Fonte técnica: datasheet GND-PIEZO-4510 REV00, com base em documentação ACE Instruments. Especificações finais devem ser confirmadas conforme faixa, cabo, leitor disponível e configuração solicitada no pedido.
