Piezômetro de Tubo Aberto 4650 Casagrande / Standpipe

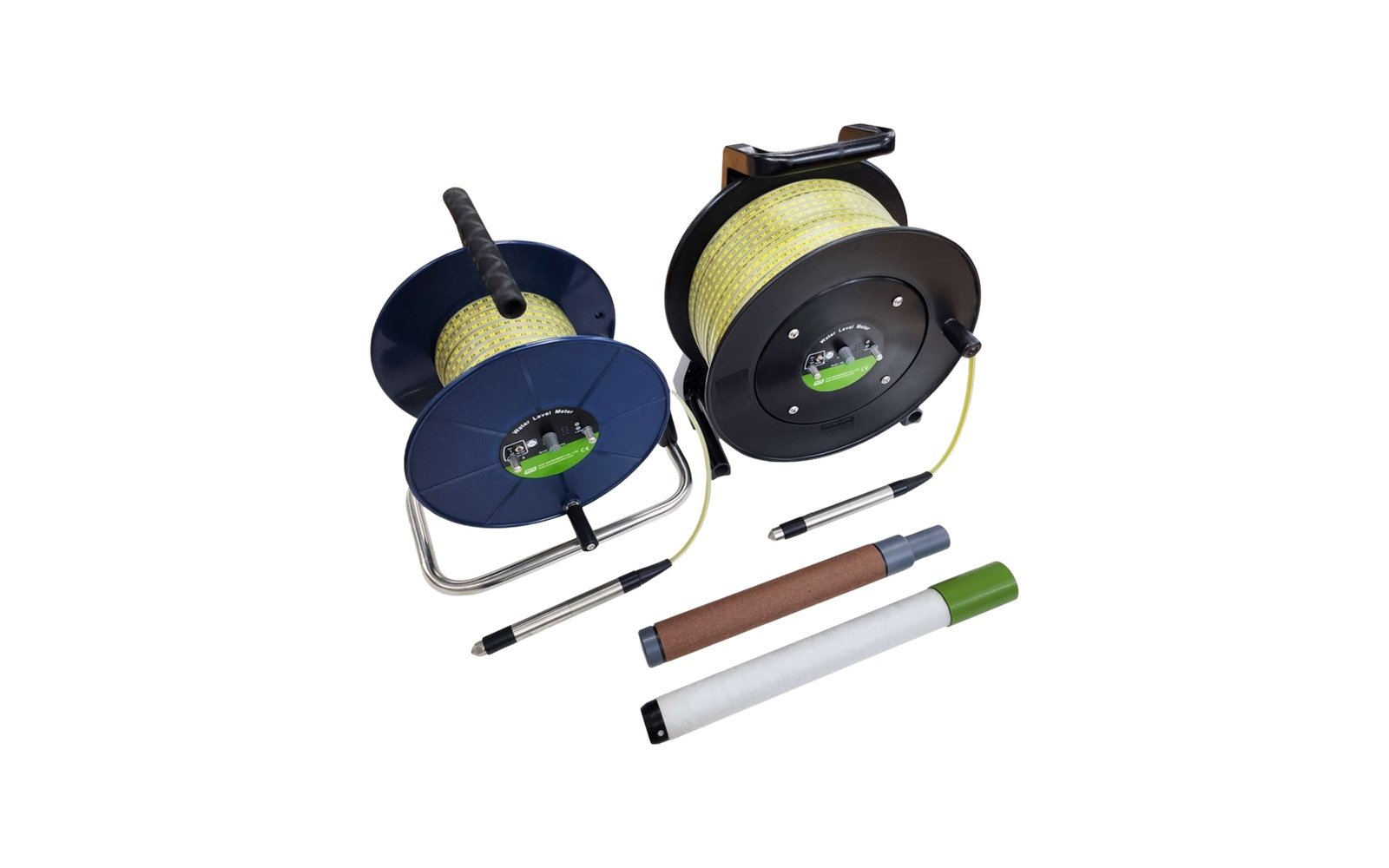

O Piezômetro de Tubo Aberto 4650 é um sistema Casagrande/standpipe para leitura direta da carga piezométrica, composto por ponta filtrante, coluna de PVC e medidor de nível portátil com fita graduada.

Diferente dos piezômetros eletrônicos, o 4650 não utiliza transdutor enterrado. A água entra pela ponta filtrante, estabiliza no tubo e o operador mede a profundidade do nível com sonda de contato e fita graduada. A partir dessa leitura e de uma referência fixa de cota, calcula-se a carga piezométrica do ponto monitorado.

Visão geral do sistema

O standpipe é uma solução simples, robusta e de custo moderado para campanhas manuais. Ele é especialmente útil quando a obra valoriza inspeção direta, manutenção simples e rastreabilidade visual da leitura, mais do que automação, resposta rápida ou alta frequência de aquisição.

Em aterros, barragens, solos e fundações, o sistema permite acompanhar o nível d’água ou carga piezométrica em uma zona definida por filtro e selagem. O desempenho depende da qualidade da instalação, do envoltório filtrante, da selagem com bentonita e da permeabilidade do solo ao redor.

Aplicações típicas

• Monitoramento manual de carga piezométrica em aterros, barragens e fundações.
• Campanhas de leitura em solos onde não se deseja deixar transdutor elétrico enterrado.
• Controle de nível d’água em tubos standpipe, poços e pontos de observação.
• Obras com baixa frequência de leitura e necessidade de solução simples em campo.
• Aplicações em que custo moderado e inspeção direta são mais importantes que automação.

Especificações técnicas principais

Leitura e operação em campo

A leitura é feita com medidor de nível 4650, sonda de contato com água, fita graduada revestida e carretel com indicador. O operador desce a sonda no tubo até o contato com a água, registra a profundidade indicada na fita e relaciona a leitura à cota de referência do ponto.

Como especificar para a obra

• Definir comprimento da fita conforme profundidade e acesso ao ponto.
• Escolher o diâmetro da sonda: padrão Ø19,5 mm ou opcional Ø14 mm.
• Definir tipo de filtro: polietileno ou cerâmico, conforme aplicação e tempo de uso.
• Informar se a configuração será para pressão/carga piezométrica ou simples nível.
• Confirmar necessidade de ponteira de poço, tampa protetora, tubo PVC e proteção da cabeça.
• Em depósitos muito moles, avaliar uso de ponteira e tubo de aço.

Cuidados de instalação

• Descer a ponta filtrante e o tubo até a cota definida em projeto.
• Executar envoltório de areia ao redor da zona filtrante.
• Aplicar selo de bentonita acima da zona filtrante para evitar curto-circuito hidráulico.
• Completar o furo com calda conforme especificação e proteger a cabeça do tubo.
• Usar sempre uma referência fixa de cota para interpretação das leituras.

Fonte técnica: datasheet GND-PIEZO-4650 REV00, com base em documentação ACE Instruments. Especificações finais devem ser confirmadas conforme comprimento, diâmetro de sonda, tipo de filtro e configuração solicitada no pedido.
