Células de Pressão no Solo VW

As células de pressão no solo VW dos modelos 1910 e 1920 são projetadas para medir pressões de solo em diversas aplicações geotécnicas.

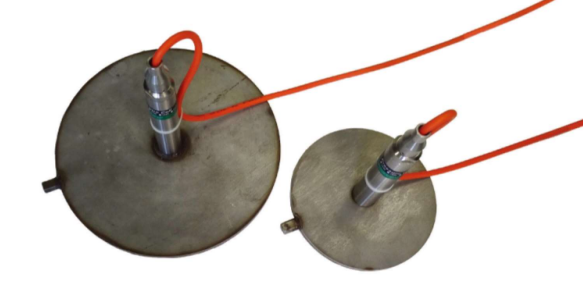

Essas células consistem em duas placas circulares de aço inoxidável com diâmetro de 230 mm, soldadas em suas bordas e separadas por uma cavidade preenchida com etilenoglicol sem ar.

• Modelos 1911 e 1921: Diâmetro externo de 150 mm.
• Tubulação de alta pressão: Fabricada em aço inoxidável e conectada ao transdutor de pressão na extremidade da célula.

Princípio de Funcionamento:

• A célula é instalada com sua superfície sensível em contato direto com o solo.
• A pressão externa exercida sobre essa superfície é equilibrada por uma pressão equivalente induzida no fluido interno.
• Essa pressão é convertida pelo transdutor de pressão em um sinal de frequência, transmitido para o dispositivo de leitura.

Confiabilidade:

• Cada sensor é individualmente inspecionado em uma câmara de pressão de água, garantindo precisão e confiança nos resultados.
• Equipado com um dispositivo de compensação de temperatura para corrigir variações térmicas, assegurando medições consistentes.

• ---

  Aplicações

  As células de pressão VW são amplamente utilizadas em projetos de engenharia geotécnica para medir a pressão do solo em:

  • Estruturas de contenção, como muros de arrimo e cortinas atirantadas.
  • Barragens, para avaliar pressões ao longo das fundações e taludes.
  • Escavações e túneis, monitorando cargas em condições subterrâneas.
  • Fundação de edifícios e pontes, garantindo estabilidade estrutural.

As células de pressão no solo VW são utilizadas para verificar suposições de projeto e pressões excessivas em estruturas. Também medem a pressão combinada de tensão efetiva e pressão total.

São adequadas para:

• Coletar dados para determinar a distribuição, orientação e magnitude de tensões totais.
• Medir a pressão de contato em fundações.
• Avaliar a pressão total nas estruturas durante o levantamento do solo.
• Verificar a densidade dos materiais de aterro em barragens.

Modelos 1910 e 1911 – Células de Pressão Padrão
Os modelos 1910 e 1911 são usados para medir a pressão total em aterros, edifícios, estacas-pranchas e encontros de pontes.
Em aterros e barragens, as células são frequentemente instaladas em conjuntos de três a cinco unidades para maior precisão.
